Wat is een commutator-eindbeugel en waarom is deze van cruciaal belang voor motorprestaties en duurzaamheid

In elektromotorsystemen draagt ​​elk structureel onderdeel bij aan de efficiëntie, stabiliteit en duurzaamheid. Een vaak over het hoofd gezien maar essentieel onderdeel is hetCommutator-eindbeugel. Dit onderdeel speelt een cruciale rol bij het ondersteunen van motorassen, het handhaven van een nauwkeurige uitlijning, het beschermen van interne elementen en het garanderen van een soepele commutatie. Zonder een goed ontworpen eindbeugel kunnen motoren last krijgen van trillingen, oververhitting of voortijdige uitval.

Deze uitgebreide gids onderzoekt het ontwerp, de functies, de materialen, de productieprocessen en de toepassingen van commutatoreindbeugels. Het legt ook uit hoe fabrikanten het leuk vindenVerenigdoptimaliseer engineering- en productietechnieken om de betrouwbaarheid van moderne elektrische machines te garanderen. Of u nu een ingenieur, fabrikant of inkoopspecialist bent: inzicht in het belang van dit onderdeel kan de motorprestaties en levensduur aanzienlijk verbeteren.

Inhoudsopgave

• 1. Wat is een commutator-eindbeugel?
• 2. Waarom is de eindbeugel van de commutator belangrijk bij elektromotoren?
• 3. Belangrijkste componenten en structureel ontwerp
• 4. Materialen gebruikt voor eindbeugels van de commutator
• 5. Productieprocessen en precisievereisten
• 6. Algemene toepassingen in alle sectoren
• 7. Prestatievoordelen van hoogwaardige eindbeugels
• 8. Overwegingen met betrekking tot onderhoud en duurzaamheid
• 9. Hoe u de juiste commutator-eindbeugel kiest
• 10. Veelgestelde vragen

1. Wat is een commutator-eindbeugel?

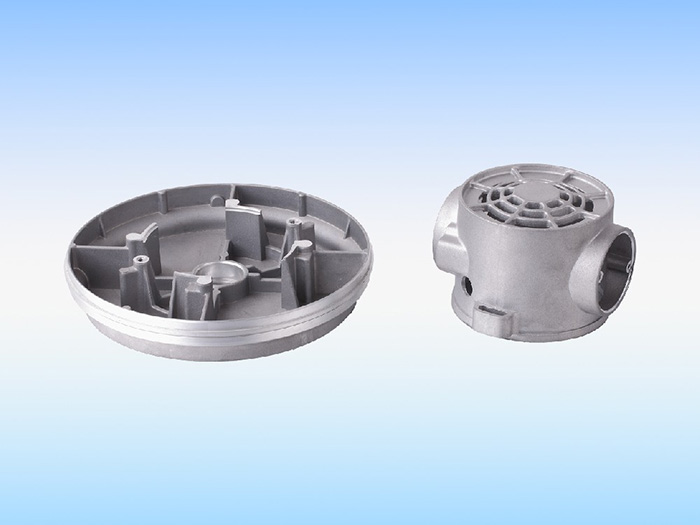

A Commutator-eindbeugelis een structureel onderdeel dat zich aan de commutatorzijde van een elektromotor bevindt. Het fungeert als een steunbehuizing die het lager vasthoudt en de rotoras uitlijnt en tegelijkertijd bescherming biedt voor interne elektrische componenten.

Bij veel DC-motoren en bepaalde AC-motorontwerpen is de eindbeugel van de commutator verantwoordelijk voor:

• Ondersteuning van de rotoras
• Het vasthouden van het lagersamenstel
• Uitlijning tussen rotor en stator behouden
• Het voorzien van montageoppervlakken voor borstels of borstelhouders
• Bescherming van interne componenten tegen externe schade

Vanwege zijn cruciale mechanische rol hebben de precisie en structurele sterkte van de beugel rechtstreeks invloed op de efficiëntie en levensduur van de motor.

2. Waarom is de eindbeugel van de commutator belangrijk bij elektromotoren?

Hoewel relatief klein in vergelijking met andere motorcomponenten, speelt de eindbeugel van de commutator verschillende belangrijke rollen die de algehele betrouwbaarheid van het motorsysteem beïnvloeden.

Sleutelfuncties

• Mechanische ondersteuning:Biedt stevige ondersteuning voor de rotoras en lagers.
• Uitlijningsstabiliteit:Zorgt ervoor dat de rotor concentrisch in de stator draait.
• Borstelsysteemintegratie:Ondersteunt borstelhouders voor commutatie.
• Bescherming:Beschermt gevoelige elektrische componenten tegen vervuiling.
• Warmteafvoer:Helpt bij het beheren van de thermische omstandigheden in de motor.

Zonder nauwkeurige uitlijning en stabiele ondersteuning van de eindbeugel kunnen motoren last krijgen van trillingen, lawaai, verminderde efficiëntie en overmatige slijtage van lagers en borstels.

3. Belangrijkste componenten en structureel ontwerp

Een typische commutator-eindbeugel bevat verschillende geïntegreerde structurele kenmerken die zijn ontworpen om mechanische en elektrische systemen te ondersteunen.

De technische nauwkeurigheid van deze elementen zorgt ervoor dat de beugel naadloos aansluit op andere motorcomponenten.

4. Materialen gebruikt voor eindbeugels van de commutator

Materiaalkeuze speelt een cruciale rol bij het bepalen van de duurzaamheid, thermische prestaties en het gewicht van de eindbeugel.

Gemeenschappelijke materialen

• Gegoten aluminium
• Nodulair gietijzer
• Staallegering
• Spuitgieten van zinklegering
• Technische kunststoffen (voor lichtgewicht motoren)

Materiaalvergelijking

Fabrikanten zoalsVerenigdselecteer zorgvuldig materialen, afhankelijk van de gebruiksomgeving en de motorontwerpvereisten.

5. Productieprocessen en precisievereisten

Het produceren van hoogwaardige commutator-eindbeugels vereist geavanceerde productieprocessen om maatnauwkeurigheid en structurele sterkte te garanderen.

Typische productiestappen

1. Materiaal voorbereiding

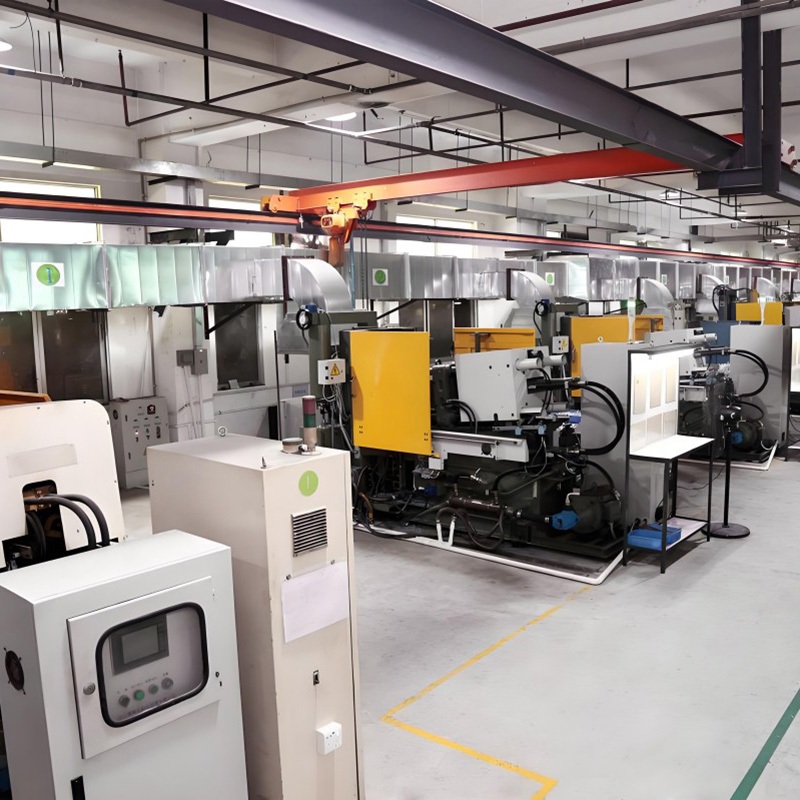

2. Spuitgieten of smeden
3. CNC-bewerking
4. Oppervlaktebehandeling
5. Kwaliteitscontrole
6. Montage testen

Precisiebewerking is vooral belangrijk omdat zelfs kleine maatfouten een verkeerde uitlijning van de as of defecten aan de lagers kunnen veroorzaken.

Oppervlaktebehandelingen

• Anodiseren
• Poedercoating
• Galvaniseren
• Anti-corrosie coating

Deze behandelingen verbeteren de corrosieweerstand en verlengen de operationele levensduur van het onderdeel.

6. Algemene toepassingen in alle sectoren

Commutator-eindbeugels worden veel gebruikt in tal van industrieën waar elektromotoren essentieel zijn.

Belangrijkste toepassingsgebieden

• Startmotoren voor auto's
• Apparatuur voor industriële automatisering
• Elektrisch gereedschap
• Huishoudelijke apparaten
• Elektrische pompen
• HVAC-systemen

Het structurele ontwerp kan variëren afhankelijk van de motorgrootte, belastingsvereisten en omgevingsomstandigheden.

7. Prestatievoordelen van hoogwaardige eindbeugels

Het gebruik van een zeer nauwkeurige commutator-eindbeugel verbetert de prestaties en levensduur van elektromotoren aanzienlijk.

Belangrijke voordelen

• Verminderde trillingen en lawaai
• Verbeterde levensduur van de lagers
• Betere rotoruitlijning
• Verbeterde warmteafvoer
• Grotere bedrijfszekerheid

Hoogwaardige beugels geproduceerd door bedrijven alsVerenigdondergaan strenge kwaliteitstests om ervoor te zorgen dat ze voldoen aan de internationale productienormen.

8. Overwegingen met betrekking tot onderhoud en duurzaamheid

Hoewel commutatoreindbeugels zijn ontworpen voor langdurig gebruik, is regelmatige inspectie belangrijk om optimale motorprestaties te behouden.

Aanbevolen onderhoudspraktijken

• Inspecteer de lagerzittingen op slijtage
• Controleer de uitlijning tijdens motoronderhoud
• Controleer op scheuren of vervorming
• Reinig de ophoping van stof en vuil
• Zorg voor een goede smering van de lagers

Preventief onderhoud kan onverwachte motorstoringen en kostbare stilstandtijd aanzienlijk verminderen.

9. Hoe u de juiste commutator-eindbeugel kiest

Het selecteren van de juiste eindbeugel vereist het evalueren van verschillende technische factoren.

Belangrijkste selectiecriteria

• Motortype en -grootte
• Bedrijfsbelasting en snelheid
• Omgevingsomstandigheden
• Materiaalvereisten
• Precisietolerantienormen

Bij het inkopen van componenten, samenwerken met een ervaren fabrikant zoalsVerenigdgarandeert consistente kwaliteit, technische ondersteuning op maat en betrouwbare productiecapaciteit.

10. Veelgestelde vragen

1. Wat doet een commutator-eindbeugel?

Het ondersteunt de rotoras en het lager aan de commutatorzijde van de motor, terwijl de uitlijning behouden blijft en de interne componenten worden beschermd.

2. Welke materialen worden vaak gebruikt voor eindbeugels?

Veel voorkomende materialen zijn onder meer aluminiumlegeringen, staal, nodulair gietijzer en zinklegering, afhankelijk van de motorgrootte en prestatie-eisen.

3. Waarom is precisiebewerking belangrijk?

Nauwkeurige bewerking zorgt voor een goede asuitlijning en lagerstabiliteit, wat een directe invloed heeft op de motorefficiëntie en levensduur.

4. Kunnen eindbeugels op maat worden gemaakt?

Ja. Veel fabrikanten bieden op maat gemaakte ontwerpen om te voldoen aan specifieke motorconfiguraties, montagevereisten en omgevingsomstandigheden.

5. Hoe lang gaat een commutator-eindbeugel mee?

Met het juiste ontwerp en onderhoud kunnen eindbeugels de gehele levensduur van de motor meegaan.

Conclusie

DeCommutator-eindbeugelHet lijkt misschien een eenvoudig mechanisch onderdeel, maar het speelt een fundamentele rol bij het garanderen van de betrouwbaarheid en efficiëntie van elektromotoren. Van het bieden van structurele ondersteuning en het handhaven van de uitlijning tot het beschermen van interne elektrische componenten: het belang ervan kan niet genoeg worden benadrukt.

Vooruitgang in de productietechnologie en materiaalkunde hebben moderne eindbeugels sterker, lichter en preciezer gemaakt dan ooit tevoren. Toonaangevende fabrikanten zoalsVerenigdblijven innoveren in ontwerp- en productieprocessen om te voldoen aan de toenemende eisen van industriële automatisering, autotechniek en productie van elektrische apparatuur.

Als u op zoek bent naar betrouwbare motorcomponenten of op maat gemaakte oplossingen nodig heeft voor uw toepassing, kan de samenwerking met een ervaren engineeringpartner het verschil maken in productprestaties en duurzaamheid.

Voor professionele ondersteuning, productdetails of op maat gemaakte productieoplossingen,neem contact met ons opOntdek vandaag nog hoe we uw volgende project kunnen ondersteunen.
