Wat is een rotatorbehuizing en hoe verbetert precisiebewerking de prestaties ervan in zware toepassingen

Draaiof huisvestingis een cruciaal structureel onderdeel dat wordt gebruikt in hydraulische rotators voor kranen, graafmachines, bosbouwapparatuur, maritieme hefsystemen en andere zware machines. Het beschermt interne tandwielen, lagers en hydraulische motoren en zorgt tegelijkertijd voor rotatieprecisie onder extreme belastingen.

In deze uitgebreide gids onderzoeken we wat een rotatorbehuizing is, hoe deze functioneert, de betrokken materialen en productieprocessen, de belangrijkste kwaliteitscontrolenormen en hoe precisie-CNC-bewerkingen de duurzaamheid, uitlijning en algehele prestaties aanzienlijk verbeteren. In dit artikel worden ook aanpassingsmogelijkheden, oppervlaktebehandelingen, toleranties en industriële toepassingen besproken. Als u op zoek bent naar een betrouwbare fabrikant van rotatorbehuizingen zoalsVerenigd, zal deze gids u helpen weloverwogen beslissingen te nemen.

Inhoudsopgave

• 1. Wat is een rotatorbehuizing?
• 2. Hoe werkt een rotatorbehuizing?
• 3. Welke materialen worden gebruikt bij de productie van rotatorbehuizingen?
• 4. Hoe verbetert precisie-CNC-bewerking de prestaties van de rotatorbehuizing?
• 5. Waar worden rotatorbehuizingen gebruikt?
• 6. Aan welke kwaliteitsnormen moet een rotatorbehuizing voldoen?
• 7. Kunnen rotatorbehuizingen worden aangepast?
• 8. Veelgestelde vragen

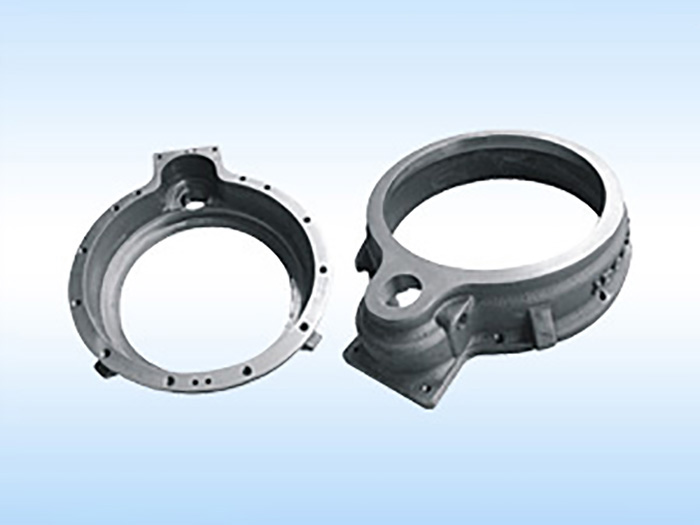

1. Wat is een rotatorbehuizing?

A rotator behuizingis de buitenste structurele behuizing die het interne rotatiemechanisme van een hydraulisch rotatorsysteem omsluit en ondersteunt. Het biedt structurele integriteit, uitlijning en bescherming voor componenten zoals:

• Hydraulische motoren
• Planetaire tandwielsystemen
• Lagers en afdichtingen
• Uitgaande assen

De behuizing moet bestand zijn tegen radiale en axiale belastingen terwijl de maatvastheid behouden blijft. Bij zware apparatuurtoepassingen is de rotatorbehuizing vaak onderhevig aan schokbelastingen, torsiebelasting en blootstelling aan de omgeving, waaronder stof, water en extreme temperaturen.

Omdat het de uitlijning en de nauwkeurigheid van de ingrijping van de tandwielen rechtstreeks beïnvloedt, bepaalt de kwaliteit van de rotatorbehuizing de efficiëntie, levensduur en veiligheid van het gehele roterende systeem.

2. Hoe werkt een rotatorbehuizing?

De rotatorbehuizing functioneert als een stijf frame dat de interne roterende componenten op één lijn houdt. Wanneer hydraulische druk de motor activeert, wordt rotatie-energie via de versnellingsbak naar de uitgaande as overgebracht. De behuizing:

1. Handhaaft concentrische uitlijning tussen ingaande en uitgaande assen
2. Absorbeert door koppel veroorzaakte spanningen
3. Voorkomt vervuiling van interne componenten
4. Garandeert de integriteit van de afdichting onder druk

Elke verkeerde uitlijning binnen de behuizing kan ongelijkmatige slijtage van de tandwielen, trillingen, olielekkage of voortijdige uitval veroorzaken. Daarom zijn precisiebewerking en nauwe toleranties essentieel.

3. Welke materialen worden gebruikt bij de productie van rotatorbehuizingen?

De materiaalkeuze hangt af van de belastingsvereisten, de blootstelling aan het milieu en gewichtsoverwegingen. Hieronder vindt u een vergelijking van veel voorkomende materialen:

Oppervlaktebehandelingen zoals poedercoaten, fosfateren, galvaniseren of precisielakken worden vaak toegepast om de corrosieweerstand en duurzaamheid te verbeteren.

4. Hoe verbetert precisie-CNC-bewerking de prestaties van de rotatorbehuizing?

Precisie CNC-bewerking zorgt voor nauwe toleranties, gladde oppervlakteafwerkingen en exacte geometrische uitlijning. De belangrijkste bewerkingsprocessen zijn onder meer:

• CNC-draaien voor cirkelvormige uitlijning
• CNC-frezen voor montageoppervlakken
• Boring voor lagerzittingen
• Boren en tappen voor bevestigingsgaten

Kritische toleranties vallen vaak binnen ±0,01 mm tot ±0,03 mm voor lagerzittingen en asuitlijningsoppervlakken.

Voordelen van precisiebewerking:

• Verminderde trillingen en lawaai
• Verbeterde lastverdeling
• Verlengde levensduur van de lagers
• Lagere onderhoudskosten

Fabrikanten houden vanVerenigdgebruik geavanceerde meerassige CNC-systemen en coördinatenmeetmachines (CMM) om maatnauwkeurigheid en consistente herhaalbaarheid te garanderen.

5. Waar worden rotatorbehuizingen gebruikt?

Draaiorbehuizingen worden veel gebruikt in verschillende industrieën:

• Bosbouwapparatuur:Houtbehandeling en houtverwerking
• Bouwmachines:Graafmachines en overslagmachines
• Mariene toepassingen:Dekkranen en hefsystemen
• Recyclingindustrie:Draaiors voor schrootverwerking
• Mijnbouwactiviteiten:Zware hef- en positioneringssystemen

In elk van deze omgevingen zijn betrouwbaarheid en structurele integriteit niet onderhandelbaar.

6. Aan welke kwaliteitsnormen moet een rotatorbehuizing voldoen?

Een hoogwaardige rotatorbehuizing moet voldoen aan internationale normen zoals:

• ISO 9001 kwaliteitsmanagementsystemen
• Certificering van traceerbaarheid van materialen
• Niet-destructief onderzoek (NDT)
• Dimensionale inspectierapporten

Aanvullende inspecties kunnen het volgende omvatten:

• Hardheid testen
• Meting van de oppervlakteruwheid
• Drukafdichtingstests

7. Kunnen rotatorbehuizingen worden aangepast?

Ja. Dankzij de aangepaste productie van rotatorbehuizingen kunnen OEM's het volgende specificeren:

• Configuraties van montagegaten
• Aangepaste afmetingen van de lagerzitting
• Ontwerpen voor gewichtsoptimalisatie
• Speciale coatings of afwerkingen

Technische samenwerking garandeert compatibiliteit met specifieke hydraulische motoren en tandwielsystemen. Maatwerk verbetert de prestaties terwijl de veiligheidsmarges behouden blijven.

8. Veelgestelde vragen

Vraag 1: Wat is de levensduur van een rotatorhuis?

Met goed onderhoud en hoogwaardige materialen kan een rotatorhuis 5 tot 10 jaar of langer meegaan, afhankelijk van de gebruiksintensiteit.

Vraag 2: Hoe kies ik de juiste fabrikant van rotatorbehuizingen?

Evalueer de bewerkingsmogelijkheden, kwaliteitscontrolesystemen, materiaalinkoop, aanpassingsflexibiliteit en branche-ervaring.

Vraag 3: Kunnen beschadigde rotatorbehuizingen worden gerepareerd?

Kleine oppervlakteschade kan soms worden gerepareerd, maar structurele scheuren moeten doorgaans worden vervangen om de veiligheid te behouden.

Vraag 4: Waarom is tolerantiecontrole zo belangrijk?

Nauwe toleranties voorkomen verkeerde uitlijning, verminderen slijtage en zorgen voor soepele rotatieprestaties onder zware belasting.

Conclusie

Een rotatorbehuizing is veel meer dan een eenvoudige behuizing; het is de structurele ruggengraat van hydraulische rotatiesystemen in zware machines. Materiaalkeuze, nauwkeurige CNC-bewerking, strikte kwaliteitscontrole en maatwerk spelen allemaal een cruciale rol bij het garanderen van duurzaamheid en prestaties op de lange termijn.

Als u op zoek bent naar een betrouwbare leverancier van rotatorbehuizingen,Verenigdbiedt geavanceerde productiemogelijkheden, strikte inspectieprocessen en op maat gemaakte technische oplossingen om aan uw veeleisende industriële eisen te voldoen.

Op zoek naar nauwkeurig ontworpen rotatorbehuizingsoplossingen?Neem contact met ons opvandaag nog om uw project te bespreken en een concurrerende offerte te ontvangen!
